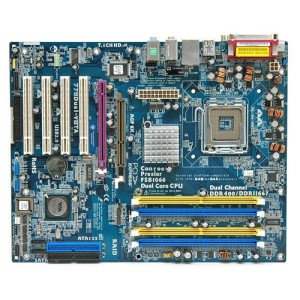

에즈윈 775Dual-VSTA 메인보드는 VIA PT880Pro/Ultra 칩셋을 장착하여 FSB 1066/800/533Mhz의 LGA 775 펜티엄 D 듀얼 코어/펜티엄4/셀러론 프레스캇 프로세서를 지원하는 제품입니다. DDR1 400/333/266 또는 DDR2 667/533/400의 메모리 모듈을 선택해 장착할 수 있으며 듀얼 채널을 지원합니다. PCI Express 4x 그래픽카드 또는 AGP 8x 그래픽카드를 장착 할 수 있으며 HDMI VGA 카드에 SPDIF오디오 출력을 제공하는 HDMI SPDIF 커넥터가 내장되어 시스템에 HDMI 디지털 TV,프로젝터, LCD 장치 등을 연결할 수 있습니다. VIA VT8237R 칩셋을 장착하여 2개의 SATA 포트(RAID 0/1)와 UDMA133을 지원하는 2개의 EIDE 포트, 1개의 FDD 포트, 최대 8개(기본 4개)의 USB 2.0 포트등을 지원합니다. 또한 8채널을 지원하는 사운드 코덱이 장착되어 있어 멀티미디어 환경의 PC로 사용이 가능하며 100M 이더넷 컨트롤러가 기본 탑재되어 있습니다
VIA PT880 Pro/Ultra 칩셋을 장착하여 FSB 1066/800/533Mhz 의 LGA775 INTEL Pentium D / Pentium4 / Celeron D 프로세서를 지원 (Conroe, Presler 및 Cedar Mill 코어 지원) 하며 인텔의 최신 기술인 EM64T 및 하이퍼쓰레딩(Hyper-Threading)이 지원되고 있습니다. VT8237R 칩셋을 장착하여 SATA Raid(Raid 0/1)를 지원하는 2개의 SATA 포트와 UDMA 133/100/66을 지원하는 EDIE 포트, FDD 포트, 최대 8개(기본 2개)의 USB 2.0 포트등을 지원합니다. 또한 VT6103 LAN Controller 를 장착하여 100Mbps를 지원하고 ALC888 사운드 코덱을 장착하여 실감나는 8채널사운드를 출력할 수 있어 멀티미디어 환경의 PC로 사용이 가능합니다.
LGA 775 방식의 인텔 펜티엄 D / 펜티엄4 / 셀러론 D 프로세서를 지원합니다.(Conroe, Presler 및 Cedar Mill 지원) 2개의 DDR2 메모리 소켓과 2개의 DDR 메모리 소켓이 제공되어 DDR2, DDR 메모리를 선택해 장착할 수있으며 최대 2GB의 DDR II 667/533Mhz의 메모리, 또는 DDR 400/333/266Mhz의 메모리를 장착할 수 있습니다. 또한 듀얼 채널을 지원합니다.
그래픽 슬롯으로는 PCI-Express 4x 슬롯과 AGP 8x 슬롯 2개가 제공되어 선택하여 사용이 가능하며 4개의 PCI 슬롯으로 높은 확장성을 제공합니다.
2 x Serial ATA 포트를 지원하며 RAID (RAID 0/1) 구성이 가능하여 높은 성능을 이끌어 낼수 있습니다. 2개의 USB 포트 연결용 헤더가 자리하고 있어 4개의 USB 포트를 추가로 구성하실수 있습니다.
HDMI(High Definition Multimedia Interface) VGA 카드에 SPDIF 오디오 출력을 제공하는 HDMI SPDIF 헤더가 내장되어 HDMI 디지털 TV/프로젝터/LCD 장치에 연결할 수 있습니다.
출력부에는 PS/2 방식의 키보드와 마우스 포트, 1개의 Parallel 포트, 1개의 Serial 포트, 4개의 USB 2.0 포트, RJ-45 LAN 포트, 오디오포트가 제공됩니다.

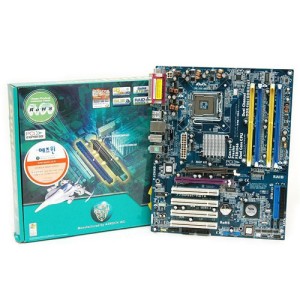

사용 설명서와 SATA 설치 매뉴얼, 드라이브 CD, HDMI SPDIF 케이블, I/O 쉴드, SATA 케이블, SATA 파워 커넥터, HDD/ODD/FDD 케이블 등이 제공됩니다.
|
CPU |
- LGA 775 for Intel® Dual Core Pentium® XE and Pentium® D / Pentium® 4 / Celeron® D, supporting Conroe, Presler and Cedar Mill processors
- FSB 1066/800/533 MHz
- Supports Hyper-Threading Technology
- Supports Untied Overclocking Technology
- Supports EM64T CPU |
|
Chipset |
- Northbridge: VIA PT880 Pro/Ultra
- Southbridge: VIA VT8237A |
|
Hybrid Booster |
-- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.) |
|
Memory |
- Dual Channel DDR/DDRII memory technology
- 2 x DDRII DIMM slots
- Supports DDRII667/533
- Max. capacity: 2GB
- 2 x DDR DIMM slots
- Supports DDR400/333/266
- Max. capacity: 2GB |
|
Slots |
- 4 x PCI slots
- 1 x PCI Express Graphics slot
- 1 x AGP slot |
|
Graphics |
- n/a |
|
Audio |
- Realtek ALC888 7.1channel audio CODEC with High Definition Audio |
|
LAN |
- VIA PHY VT6103
- Speed: 10/100 Ethernet
- Supports Wake-On-LAN |
|
Connector |
- 2 x Serial ATA 1.5 Gb/s connectors, support RAID (RAID 0, RAID 1, and JBOD) and Hot Plug functions
- 2 x ATA133 IDE connectors (support 4 x IDE devices)
- 1 x Floppy connector
- 1 x IR header
- 1 x Game header
- 1 x HDMI_SPDIF header
- CPU/Chassis FAN connectors
- 20 pin ATX power connector
- 4 pin 12V power connector
- CD in header
- Front panel audio connector
- 2 x USB 2.0 headers (support 4 USB 2.0 ports) |
|
Rear Panel I/O |
HD 8CH I/O
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Serial Port: COM1
- 1 x Parallel Port (ECP/EPP Support)
- 4 x Ready-to-Use USB 2.0 Ports
- 1 x RJ-45 LAN Port
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone |
|
BIOS Feature |
- 4Mb AMI BIOS
- AMI Legal BIOS
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support |
|
Support CD |
- Drivers, Utilities, AntiVirus Software (Trial Version) |
|
Accessories |
- Quick Installation Guide, Support CD, I/O Shield
- Floppy/ATA 133 cables
- 1 x SATA data cable (optional)
- 1 x SATA 1 to 1 power cable (optional)
- 1 x HDMI_SPDIF cable (optional) |
|
Form Factor |
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm |
|
OS |
- Microsoft Windows 2000 / XP / XP 64-bit / Vista™ compliant |
|
Certifications |
- FCC, CE, WHQL |
|
|
|
|
* 제품의 스펙은 제조사의 사정에 따라 바뀔 수 있습니다.
* 제품의 성능 향상 및 기능 개선을 위해서 보드 디자인은 변경될 수 있습니다.
|
